Как читать обозначение швеллера: виды, маркировка, ГОСТ и стандарты

Швеллер – один из самых распространенных металлопрокатных профилей, широко применяемый в строительстве, машиностроении и других отраслях. Однако его маркировка может быть непонятной для новичков. В этой статье разберем, как правильно читать обозначение швеллера, что означают цифры и буквы в маркировке, а также рассмотрим ключевые ГОСТы и стандарты.

1. Основные типы швеллеров

Швеллеры делятся на две основные категории:

• Горячекатаные (производятся по ГОСТ 8240-97) – более прочные, используются в несущих конструкциях.

• Гнутые (изготавливаются по ГОСТ 8278-83) – легче и дешевле, применяются в облегченных конструкциях.

Также швеллеры различаются по форме:

• С параллельными гранями полок (П-образные)

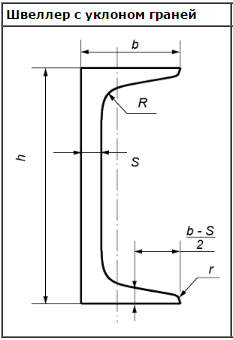

• С уклоном внутренних граней (У-образные)

• Специальные (С) и легкие (Л)

2. Расшифровка обозначения горячекатаного швеллера (ГОСТ 8240-97)

Маркировка горячекатаного швеллера включает:

• Цифру – высота профиля в сантиметрах.

• Букву – тип швеллера.

Примеры обозначений:

Буквенные обозначения:

• П – параллельные грани полок (наиболее распространенный тип).

• У – уклон внутренних граней (используется в старых конструкциях).

• Л – легкая серия (меньшая толщина металла).

• С – специальный (изготавливается по индивидуальным заказам).

3. Обозначение гнутого швеллера (ГОСТ 8278-83)

Гнутые швеллеры маркируются иначе: указываются высота, ширина полки и толщина металла.

Примеры:

4. Дополнительные параметры в маркировке

Иногда в обозначении указывают:

• Длину (обычно 6–12 м, но может быть нестандартной).

• Марку стали (например, Ст3сп, 09Г2С – для особых нагрузок).

• Класс точности (А – высокая, В – обычная).

Пример полной маркировки:

Швеллер 16П-6м-Ст3сп-А

• 16П – высота 160 мм, параллельные полки.

• 6м – длина 6 метров.

• Ст3сп – марка стали.

• А – высокая точность прокатки.

5. Зарубежные аналоги

В Европе и США швеллеры обозначаются иначе:

• UPN (DIN 1026) – аналог российского "У" (с уклоном граней).

• UPE – европейский стандарт с параллельными полками.

• C-channel (AISC) – американский гнутый профиль.

Таблица соответствия:

6. Как правильно выбрать швеллер по маркировке?

1. Определите тип (горячекатаный или гнутый).

2. Выберите размер (высота, ширина, толщина).

3. Учитывайте нагрузку (чем выше номер, тем прочнее).

4. Проверьте ГОСТ (8240-97 – для горячекатаных, 8278-83 – для гнутых).
